對于不同電壓等級的電力系統，其中性點的接地方式是不同的，根據我國國情，我國6~66kV配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地，消除接地故障，提高供電質量，按照國家對過電壓保護設計規范新規程規定，電網電容電流超過10A時，均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小，其對附近的通信干擾小也是這種接地方式的一個優點。以前我國電網普遍采用手動調匝式消弧線圈，由于不能實時監測電網的電容電流，其主要缺陷表現在以下兩個方面：

（1）?調節不方便，需要裝置退出運行才能進行調節。

（2）?判斷困難，無法對系統運行狀態做出準確判斷，因此很難保證失諧度和中性點位移電壓滿足要求。

我公司所研制生產的ETK-TDXH調匝式消弧線圈裝置，該成套裝置采用標準的工業級計算機系統，總線式結構，多層電路板設計，全彩色大屏幕液晶屏，全漢字顯示。具有運行穩定可靠、顯示直觀，抗干擾能力強等特點，同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷，能夠進行全面調節。

該裝置采用殘流增量法和有功功率法等先進算法，對高壓接地線路進行選線，選線準確、迅速。

本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站，適用電壓等級6~110KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的首選配套產品。

產品特點

（一）?控制器采用工業級計算機平臺，雙CPU架構，多層電路板處理，運行穩定可靠。?

（二）?采用全彩色液晶全中文顯示，參數顯示、設置及查詢方便直觀。

（三）?調節準確、速度快，且調節范圍寬，可在0~100%額定電流全范圍調節。

（四）?內嵌高壓接地選線模塊，采用殘流增量法及有功功率法，使選線快速準確。

（五）?設有RS232及RS485通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。

（六）?可實現單相接地故障的聲光控報警功能。

（七）?設有標準并口打印機，可實現數據打印，接地信息打印。

（八）?具有一控二功能，可實現同一系統內兩套消弧線圈隨系統運行情況自動變換。

性能指標

（一）?電壓等級：6kV~110kV

（二）?母線段數：兩段

（三）?電容電流測量誤差：小于2%

（四）?調檔時間：小于20ms

（五）?接地殘流：小于5A

（六）?控制器電源：

一路交流220V， ????額定頻率：50Hz

一路直流220V/110V，額定頻率：50Hz

（七）?控制器適用環境

溫度：-10℃~+45℃

濕度：小于95%

（八）?選線路數：8~42路

（九）?通訊接口：RS232/RS485

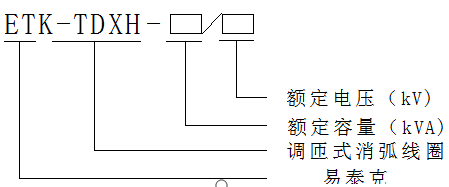

成套裝置選型

本公司部分產品規格如下表，供用戶做選型參考，對于用戶所需特殊規格，本公司可按要求為用戶訂做。

訂貨須知?1.?確定電壓等級：告知供電系統的電壓等級，如6kV、10kV、35kV等。

2.?確定消弧線圈容量

1)?消弧線圈容量的確定主要根據供電系統單相接地故障時電容電流的大小來確定，并應有一定的裕量。具體步驟如下：

a.?間接測量系統單相接地電流Ic。

b.?計算消弧線圈容量：W=（1.2~1.4）Ic×Un

W—為消弧線圈容量

Ic—為系統對地電容電流

Un—為系統相電壓

說明：對于改造工程，Ic應以實際測量的接地電流值為準，而對于新建供電工程，則應根據設計資料進行計算。

3.?確定接地變壓器容量

接地變壓器的容量應與消弧線圈相配合，當接地變壓器只帶消弧線圈而不帶二次負荷時，其容量即等于消弧線圈容量；當接地變壓器帶二次負荷時，其一次側容量等于消弧線圈容量加上二次側負荷容量。

4.?確定零序電流互感器個數

?
